Le chipset est devenu avec
l’évolution des processeurs, un élément d’une importance capitale ... mais
encore très méconnu !
Le chipset étant intégré à la carte mère, il faut faire le bon choix dès le
départ.
| Role du

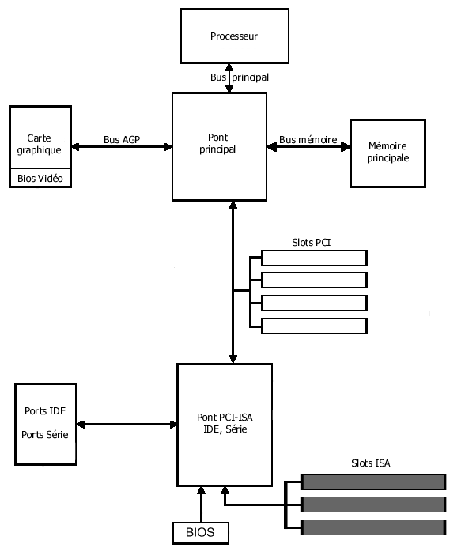

Chipset Sur le schéma simplifié de la carte mère ci contre, vous retrouvez les éléments qui composent ce que l'on appel "Chipset" Le chipset est un ensemble de puces
électroniques soudées à la carte mère. L’importance du chipset est apparue avec
les processeurs de type Pentium. C’est lui qui détermine des paramètres comme le
fait que votre ordinateur est capable de supporter la SDRAM, un bus à 100 MHz ou bien
encore un bus AGP. La première partie, le Pont principal (que l’on trouve aussi sous le nom de Northbridge), gère les fonctions vitales du PC, comme la gestion de la mémoire vive, la mémoire cache, le bus PCI et AGP . La seconde partie (que l’on trouve aussi sous le nom de Southbridge), prend en charge la liaison entre le bus PCI et ISA et gère les contrôleurs IDE et série |
 |
Chipsets pour Pentium
Vous trouverez un premier tableau regroupant les caractéristiques des principaux chipsets du marché. Les chipsets sont classés par fabriquant et par ordre d’apparition sur le marché. Ce tableau concerne les cartes mères avec support socket 7 et super 7 (bus 100 Mhz) dédiées aux processeurs de la catégorie Pentium, soit :
Intel Pentium classique et Pentium MMX
AMD K5, K6, K6-2, K6-3
IBM / Cyrix 6x86, Cyrix M2
IDT C6 (WinChip),IDT C6+
....
Fabricant |
Nom |
Nombre de processeurs |
EDO/SDRAM |
Mémoire (Mo) |
Cache (Ko) |
Adressage en cache (Mo) |
Bus (MHz) |
ULTRA DMA/USB/AGP |
Remarque |
Intel |
430NX |
2 |
n/n |
512 |
512 |
512 |
66 |
n/n/n |
Socket 5 |
Intel |
430FX |
1 |
o/n |
128 |
512 |
64 |
66 |
n/n/n |
|
Intel |
430HX |
2 |
o/n |
512 |
512 |
512 |
66 |
n/o/n |
|
Intel |
430VX |
1 |
o/o |
128 |
512 |
64 |
66 |
n/o/n |
|
Intel |
430TX |
1 |
o/o |
256 |
512 |
64 |
66 |
o/o/n |
|
VLSI |
Lynk |
1 |
o/n |
512 |
512 |
nc |
75 |
o/o/n |
Certification Cyrix |
Via |
VP-1 |
2 |
o/o |
512 |
2048 |
512 |
75 |
o/o/n |
|
Via |
VP-2 |
2 |
o/o |
512 |
2048 |
512 |
75 |
o/o/n |
|
Via |
VP-3 |
2 |
o/o |
1024 |
2048 |
nc |
83 |
o/o/o |
|
Via |
MVP-3 |
nc |
o/o |
1024 |
2048 |
nc |
100 |
o/o/o |
|
Via |
MVP-4 |
nc |
o/o |
756 |
2048 |
nc |
100 |
66/o(4)/nc |
Vidéo Trident 3D |
SIS |
5571 |
1 |
o/o |
512 |
512 |
nc |
83 |
n/o/n |
|
SIS |
5581 |
1 |
o/o |
512 |
512 |
nc |
83 |
o/o/n |
|
SIS |
5591 |
1 |
o/o |
768 |
1024 |
nc |
100 |
o/o/o |
|
SIS |
530 |
1 |
o/o |
1536 |
2048 |
nc |
100 |
66/o/nc |
Vidéo SiS6320 |
OPTI |
82C750 |
1 |
o/o |
512 |
512 |
nc |
66 |
o/o/n |
|
ALI |
Aladdin IV+ |
1 |
o/o |
1024 |
1024 |
64/512 |
83 |
o/o/n |
|
ALI |
Aladdin V |
1 |
o/o |
1024 |
1024 |
512/1024 |
83 |
o/o/o |
Chipsets pour Pentium II
Dans ce deuxième tableau, vous trouverez les caractéristiques des chipsets pour les processeurs Intel actuels (le Pentium II et le Celeron).
Fabricant |
Nom |
Nombre de processeurs |
EDO/SDRAM/ DDRSDRAM |
Mémoire (Mo) |
Bus (MHz) |
ULTRA DMA/USB/AGP |
Remarque |
Intel |
440FX |
2 |
o/n/n |
1024 |
66 |
n/o/n |
|
Intel |
440LX |
1 |
o/o/n |
512 |
66 |
o/o/o |
|
Intel |
440EX |
||||||
Intel |
440LXR |
1 |
n/o/n |
256 |
66 |
o/o/o |
2 slots DIMM 3 Slots PCI |
Intel |
440BX |
2 |
n/o/o |
1024 |
100 |
o/o/o |
|
Via |
Apollo Pro |
1 |
o/o/n |
1024 |
100 |
o/o/o |
|
ALI |
Aladdin Pro II |
2 |
o/o/n |
2048 |
100 |
o/o/o |
|
SIS |
5600 |
2 |
o/o/n |
1024 |
66 |
o/o/o |
|
SIS |
5601 |
2 |
o/o/n |
1024 |
100 |
o/o/o |
A venir
Pour finir, ce dernier tableau avec les chipsets concernant les futurs (proches voir immédiats) processeurs.
Fabricant |
Nom |
Nombre de processeurs |
Support |
SDRAM/ DDRSDRAM |
Mémoire (Mo) |
Bus (MHz) |
ULTRA DMA/USB/AGP |
Remarque |
||
Intel |
440ZX |
1 |
Socket 370 |
o/n |
256 |
66 |
n/o/n |
2 Dimm |
||
Intel |
440GX |
2 |
Slot 2 |
o/o |
2048 |
100 |
o/o/o |
|||
Intel |
450NX |
4 |
Slot 2 |
o/o |
8192 |
100 |
o/o/o |
|||
Intel |
460GX |
4 |
Slot M |
o/o |
16384 |
133 |
o/o/o |
4X AGP |
||
Amd |
Irongate |
2 |
Slot A |
o/o |
100 |
33/o/2X |
||||
Intel |
Camino (820) |
2 |
Slot 1/ Socket 370 |
o/o |
133 |
66/o/x4 |
En retard car Intel a decouvert un bug | |||
Intel |
i810-L |
1 |
Socket 370 |
o/n |
66-100 |
33/o/DirectAgp |
2 Dimm |
Pour Celeron reveil réseaux emulation son/Modem Pas de bus ISA |
||
Intel |
i810 |
1 |
Socket 370 |
o/n |
66-100 |
66/o/DirectAgp |
2 Dimm |
|||
Intel |
i810-DC100 |
1 |
Socket 370 |
o/n |
66-100 |
66/o/DirectAgp |
2 Dimm 6 PCI |
4 Mo vidéo |
||
VIA |
Apollo pro133 |
Slot1 |
o/n |
1536 |
133 |
66/o/4X |
Ram 133 Mhz |
|||
VIA |
Apollo KX133 |
Slot A |
(133Mhz)/n |
2048 |
200 |
66/o/4X |
Emulation son / modem / 4 ports USB |
|||
Quel est mon chipset ?
Si vous voulez
savoir quel est le chipset embarqué sur votre machine, il ne vous suffit pas de
connaître le nom du chipset (malheureusement). Vous devez avoir les références des
puces qui composent le northbrige et le southbrige (allez faire un
tour sur le site des constructeur).
Voici un tableau avec les références des chipsets les plus fréquents.
Fabricant |
Nom |
Référence NorthBridge |
Référence SouthBridge |
Intel |
440FX |
82441FX |
82371FB |
Intel |
440LX |
82443LX |
82371AB |
Intel |
440EX |
82443EX |
82371AB |
Intel |
440BX |
82443BX |
82371EB |
Via |
Apollo MVP4 |
VT8501 |
VT82C686A |
SIS |
530 |
530 |
5595 |
Via |
Apollo Pro |
VT82C691 |
VT82C596 VT82C586B |
ALI |
Aladdin ProII |
M1621 |
M15x3 |
SIS |
5600 |
SIS5600 |
nc |
SIS |
5601 |
SIS5601 |
nc |
Intel |
Camino |
82820 |
8280 1AA |
Via |
Apollo Pro133 |
VT82C693A |
VT82C596B |
Via |
Apollo KX133 |
VT8371 |
VT82C686A |
Pour vérifier les puces qui composent votre chipset, vous n’avez même pas besoin d’ouvrir votre machine. Microsoft vous permet grâce aux propriétés système d’avoir accès à ces informations.
A partir de Windows 95 ou 98 faites un
clic droit sur l’icone du Poste de travail et choisissez Propriétés.
Activez l’onglet Gestionnaire de périphériques.
Repérez les lignes, dans Périphériques système, concernant les ponts (ici on
reconnaît clairement un chipset Intel 440 BX).
